移動終端的非信令測試解決方案

2020年04月06日 15:51 ? 次閱讀

1、概述

根據資料顯示全球手機數量已經從2000年不到10億部,增長到現在的60億部,其中近50億部都在發展中國家。估計,到2015年,世界上將有人口75億,而手機將達到近90億部。2012年中國智能終端出貨量達2.24億部,已成為全球最大的智能手機生產國。移動終端終端的制式從單模變為多模,支持2G、3G,甚至4G,頻段從單頻段到7、8頻段,甚至10頻段,終端的變化給移動終端生產廠家帶來了巨大的挑戰,測試項成倍增加,測試時間成倍增加,這也就意味著生產成本在大幅提高。

移動終端的非信令測試,是近兩年逐步在產業界得到推廣的測試技術,是測試儀表公司和移動終端方案公司共同努力的結果,極大地提升了移動終端測試的速度和穩定性,提高了生產效率。非信令測試是移動終端產業和測試儀表產業發展的必然趨勢,移動終端生產線上使用的移動終端綜測儀,將很快統一到非信令的模式。通過采用非信令測試,不僅儀器儀表的開支能夠有可觀的降低,更重要的是可以提高移動終端的測試速度和測試穩定性,由此可以為移動終端生產線帶來人工、場地、供電等一系列配套開支的節省。

2、認識具有信令/非信令測試功能的全制式終端綜測儀

終端綜測儀是移動終端生產線的必備儀表,移動終端的制式從單模變為多模,支持2G、3G,甚至4G,頻段從單頻段到7、8頻段,甚至10頻段,終端變化迫使測試儀表迅速變化,多模綜測儀應運而生,一起來面對這一巨大的挑戰。T6280全制式終端綜合測試儀全面支持LTE(TDD/FDD)/WCDMA/TD-SCDMA/GSM等主流通信制式的信令/非信令測試功能,由于采用了業界領先的分布式系統架構,非信令測試速度達到業界領先水平,測試速度取決于移動終端的非信令測試方案的所能達到的測試。T6280采用專用的自動增益控制(AutoScale)技術,可以在一次測量中對移動終端的整個動態功率(通常為-65dBm~+27dBm)進行自動匹配和測量,達到最優化的測試精度和測試速度。

非信令測試是移動終端產業和測試儀表產業發展的必然趨勢,移動終端生產線上使用的移動終端綜測儀,將很快統一到非信令的模式。通過采用非信令測試,不僅儀器儀表的開支能夠有可觀的降低,更重要的是可以提高移動終端的測試速度和測試穩定性,由此可以為移動終端生產線帶來人工、場地、供電等一系列配套開支的節省。

移動終端的非信令測試解決方案

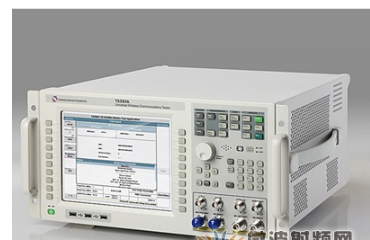

圖1、T6281終端測試儀

3、進一步縮減終端生產周期的解決方案

隨著移動終端單位測試時間的降低,移動終端生產線上操作員裝卸測試終端所占用的終測儀開銷越來越大,導致生產過程中昂貴的綜測儀表的空閑時間占比增加,為了解決該問題,創遠開創性地推出了T6281移動終端序列測試接口開關,可以對已有的移動終端生產線進行簡單改造,即可提升移動終端綜測儀的使用率接近100%,并極大提升人均的產出。

移動終端的非信令測試解決方案

圖2、T6281前面板

T6281是一臺高精度的移動終端測試端口分配器,能夠將移動終端綜測儀等關鍵設備的測試信號,分配到最多8臺移動終端終端上,通過自動化的序列測試控制程序,實現昂貴的移動終端測試儀表的無間斷運行,與此同時,移動終端生產線的操作員可以維護2倍以上的測試臺。該產品的主要優勢包括:

· 毋需升級測試儀表、測試軟件、測試夾具,適配大多數移動終端生產線現有測試環境,配備T6281端口開關和與之匹配的頂層控制軟件,即可完成生產線的升級改造

· 提高測試環境的使用率,在T6281測試系統的支持下,測試系統運行效率可接近100%,與現有行業內的通常水平有30%以上的提升

· 提高人工效率,通過配備T6281,操作員的絕大部分時間都可以專注于終端的裝卸,效率大大提高

· 支持行業日漸流行的Panel(通常為4-PCB)測試,由一套測試機臺+T6281支持Panel測試

· 支持LTE雙天線端口擴展(需要選配第二路射頻開關通道),一臺T6281可支持8臺LTE雙天線移動終端的序列化測試

· 支持通信測試/GPS測試等多標準一站式測試(需要選配第二路射頻開關通道)

· 測試臺自動控制測試進程,測試結果結果在每個測試臺進行指示,簡化人工操作程序

T6281對2G/3G移動終端的一站式測試場景如圖3,圖中除T6281端口擴展開關和T6281Sequencer軟件外,其它的環境配置與大多數生產線已有的配置完全一致。唯一的修改是要對上位機軟件的線損進行調整(在900MHz頻段上增加0.4dB左右,在2GHz頻段上增加0.6dB左右)

移動終端的非信令測試解決方案

圖3、T6281測試場景

創遠的T6280全制式移動終端綜測儀和T6281移動終端序列測試接口開關能夠全面支持移動終端產業對非信令測試的需求。

來源:上海創遠儀器技術股份有限公司
