Trinamic推出世界上最小最輕的伺服控制器模塊

2020年04月12日 11:07 ? 次閱讀

TMCM-1617是一款極其輕巧的小型單軸伺服驅動器,適用于高達18A RMS和+ 24V電源的三相BLDC電動機,可以進行定制和不同的套管選項。

漢堡,2020年4月6日-TRINAMIC運動控制有限公司宣布推出其堅固耐用的高品質單軸伺服控制器模塊。專為具有18A RMS和8…28V DC的伺服驅動器而設計,配有EtherCAT或CANRS485接口。符合DIN EN 60529的超輕鋁制外殼和先進的功能集使TMCM-1617成為醫療,航空航天和機器人技術的關鍵推動力。

Trinamic推出世界上最小最輕的伺服控制器模塊

Trinamic的創始人兼首席執行官Michael Randt解釋了這款非凡產品背后的想法:“技術日新月異。在過去的幾年中,由于組件的小型化和更高的可訪問性,協作機器人和New Space等新應用程序和市場已經興起。為了進一步推動創新,工程師需要有權訪問主密鑰。小型構建塊可輕松訪問已嵌入硬件的行業領先功能和復雜功能。我們的TMCM-1617就是這樣的主密鑰。盆栽模塊專為需要更小,更輕的驅動器的醫療,機器人和物流系統而設計,采用了我們基于硬件的磁場定向控制,支持低電感和高動態電動機。”

Trinamic推出世界上最小最輕的伺服控制器模塊

  圖2: TMCM-1617 potted in aluminum casing

該封裝模塊能夠使用以前無法實現的高電流環路頻率來保持較低的電流紋波,因此能夠以極高的動態特性實現越來越小的電氣驅動。它支持用于位置反饋的各種編碼器,包括增量編碼器,模擬編碼器和數字霍爾傳感器作為位置反饋。加上硬件和定制選項中集成的面向現場的控制功能,這使其成為全系列堅固伺服驅動器的高效解決方案。

Trinamic的嵌入式伺服控制器模塊在-40°C至85°C的工作溫度和高達30GRMS的機械振動的條件下執行了高加速壽命測試(HALT)。

該驅動器可通過Trinamic的分銷渠道購買,并配置為可焊接在定制基板上。 Trinamic還提供TMCM-1617載板的定制或集成服務,以滿足特定于應用的設計。

特點和優點:

  • 三相BLDC電機的伺服驅動器
  • 8…28V直流電源電壓
  • 高達18A RMS的電機電流
  • RS485,CAN和EtherCAT?接口
  • CANopen和TMCL協議
  • 增量和模擬編碼器反饋
  • 數字霍爾傳感器反饋
  • 參考開關輸入
  • 通過鋁制外殼冷卻
  • 長/寬/高:36.8mm x 26.8mm x 11.1mm
  • 重量:約 24克
  • 自定義選項

下載發燒友APP

打造屬于您的人脈電子圈

關注電子發燒友微信

有趣有料的資訊及技術干貨

關注發燒友課堂

鎖定最新課程活動及技術直播

電子發燒友觀察

一線報道 · 深度觀察 · 最新資訊
收藏 人收藏
分享:

評論

相關推薦

使用Trinamic TMC5160-EVAL-...

Trinamic推出了一種新的大電流步進電機驅動/控制芯片TMC5160的評估板-TMC5160-E....
發表于 2020-03-14 08:12? 213次閱讀
使用Trinamic TMC5160-EVAL-...

TRINAMIC芯片快速開發指導包括Stallguard,COOLSTEP,STEALTHCHOP配置方法

本文介紹如何快速使用TRINAMIC芯片完成開發包括TRINAMIC所以的專利技術如Stallguard,Coolstep,Ste...
發表于 2020-03-05 22:46? 647次閱讀
TRINAMIC芯片快速開發指導包括Stallguard,COOLSTEP,STEALTHCHOP配置方法

Trinamic推出大功率步進電機的完整解決方案

TMCM-1278以及PD60 / 86-1278 PANdrive?具有先進的運動控制功能集,為驅....
發表于 2020-02-24 10:32? 205次閱讀
Trinamic推出大功率步進電機的完整解決方案

Trinamic推出最新的PANdrive?智能...

TRINAMIC運動控制有限公司宣布推出其最新的 PANdrive?智能電機產品線, 增加了PD-1....
發表于 2020-02-24 08:55? 143次閱讀
Trinamic推出最新的PANdrive?智能...

德國TRINAMIC硬件伺服FOC控制芯片TMC4671力矩環速度環位置環PI配置方法

本文逐步介如何使用USB-2-RTMI(RTMI)一步一步調試TMC4671。通訊轉換器是采用基于FTDI FT4222H...
發表于 2020-02-06 13:47? 503次閱讀
德國TRINAMIC硬件伺服FOC控制芯片TMC4671力矩環速度環位置環PI配置方法

Trinamic推出電池供電直流電動機的智能驅動...

 Trinamic的TMC7300是公司的第二個用于低壓應用的IC。 具有基于UART的扭矩和速度控....
發表于 2020-01-07 09:55? 420次閱讀
Trinamic推出電池供電直流電動機的智能驅動...

電流測量探頭的低成本替代品

使用TMCM-0013-xA來測試電機線圈的相電流,TRINAMIC為測試和調試設置提供了一種經濟高....
發表于 2019-10-30 17:19? 366次閱讀
電流測量探頭的低成本替代品

伺服系統調試步驟

伺服系統(servomechanism)又稱隨動系統,是用來精確地跟隨或復現某個過程的反饋控制系統。....
發表于 2019-10-30 09:44? 522次閱讀
伺服系統調試步驟

Trinamic TMC2300制定物聯網和便攜...

TMC2300是需要感覺不可見的電池供電步進電機的解決方案。兩相步進電機驅動器靜音,小巧,精確, 效....
發表于 2019-10-08 09:28? 497次閱讀
Trinamic TMC2300制定物聯網和便攜...

采用小巧,堅固封裝的高功率步進柵極驅動器IC

TMC2590是Trinamic最新的2相步進電機柵極驅動器。 低功耗的EMI優化芯片具有保護和診斷....
發表于 2019-09-25 11:36? 352次閱讀
采用小巧,堅固封裝的高功率步進柵極驅動器IC

基于FPGA的機載三軸伺服控制平臺的控制器設計與優化

目前伺服控制器的設計多以DSP或MCU為控制核心,但DSP的靈活性不如FPGA,且在某些環境比較惡劣的條件如高...
發表于 2019-07-08 06:28? 261次閱讀
基于FPGA的機載三軸伺服控制平臺的控制器設計與優化

使用TMC2209啟動智能桌面應用程序

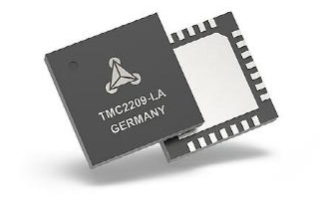

TMC2209是桌面解決方案的終極步進驅動器,可同時實現失速檢測和極其靜音操作。 與許多傳統驅動器引....
發表于 2019-06-19 14:46? 2389次閱讀
使用TMC2209啟動智能桌面應用程序

Trinamic推出PMSM BLDC三相預驅芯...

發表于 2019-06-04 20:31? 630次閱讀
Trinamic推出PMSM BLDC三相預驅芯...

TRINAMIC推出PMSM BLDC三相智能預...

發表于 2019-06-04 20:31? 293次閱讀
TRINAMIC推出PMSM BLDC三相智能預...

TRINAMIC推出智能馬達解決方案

PANdrive?PD42-x-1670產品系列是Trinamic首款采用無刷直流電機的智能電機解決....
發表于 2019-05-17 09:57? 2042次閱讀
TRINAMIC推出智能馬達解決方案

Trinamic推基于PMSM伺服或BLDC電機...

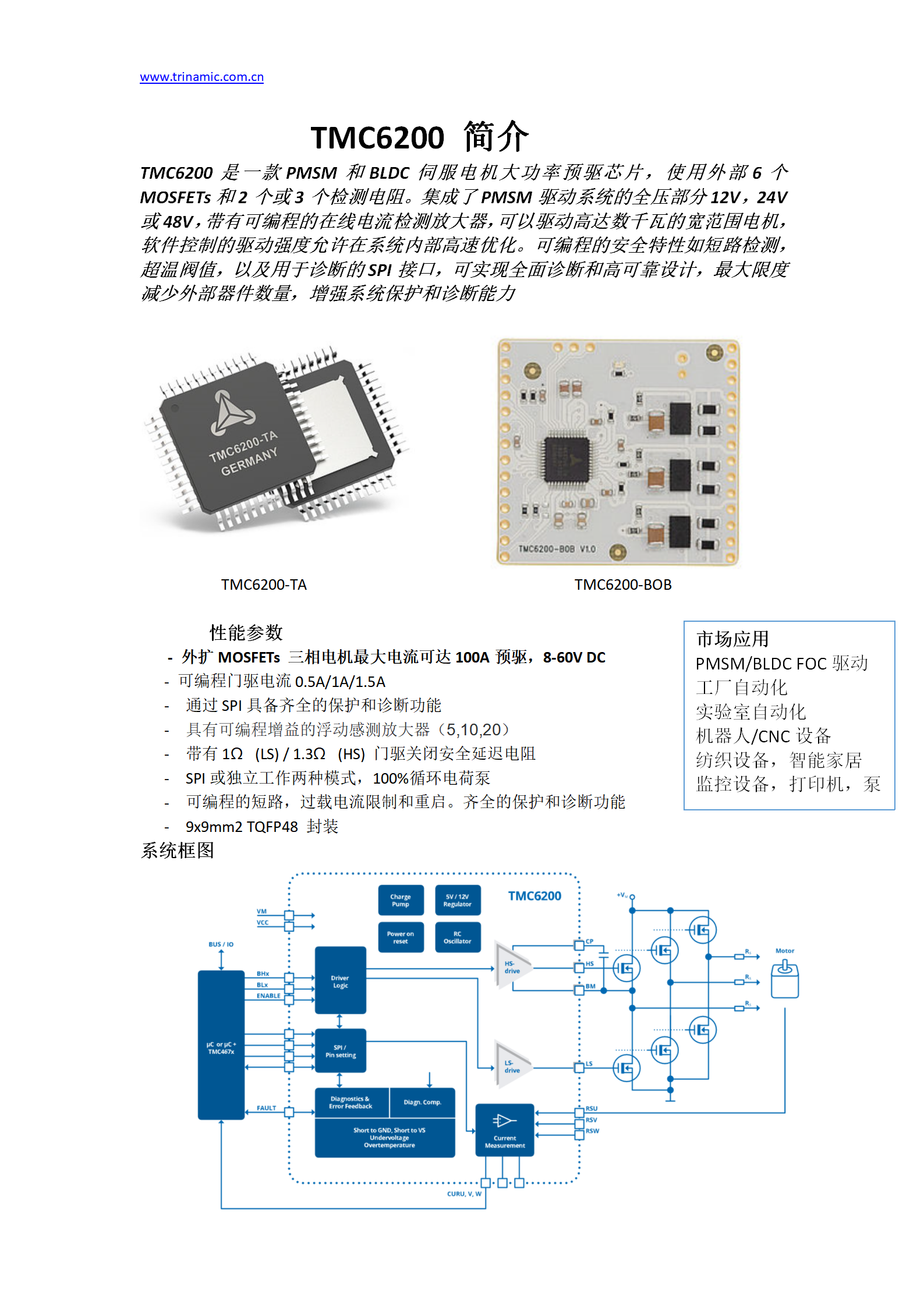

TMC6200是新型高壓柵極驅動器,具有在線電機電流檢測功能,可使用外部MOSFET實現高達100A....
